試験開発室

サンプル試作から生産設備の立上げまで一貫サポート スピーディーな商品開発を実現。
すべての可能性はここから始まります。

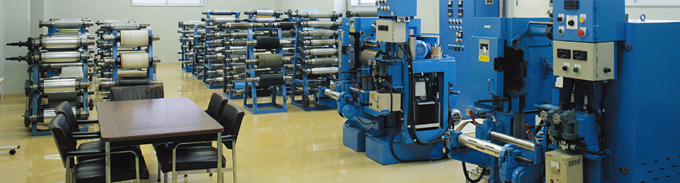

経済の成長に伴いまして、消費者ニーズの多様化と商品ライフ・サイクルの短縮化が、ますます進行しています。こういった状況の中で、貴社の商品開発の多様化、早期化をサポートするのがこの試験開発室です。貴社製品の試作から加工条件出し、生産機の仕様決定までを、6台のテスト機と豊富なノウハウを有するスタッフで、一貫してお客様のご要望に合わせたテストを行います。 試験開発室の予約状況はコチラ

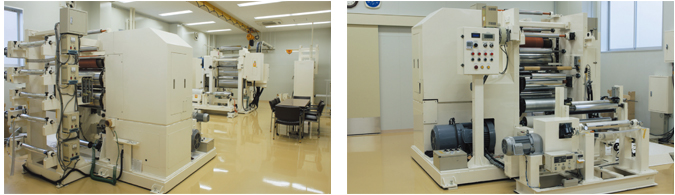

誘導発熱式 高温 高速カレンダー(ラミネーター)

誘導発熱式 高温 高速カレンダー(ラミネーター)

誘導発熱式 高温 高速カレンダー(ラミネーター)

紙・不織布・フィルム・金属箔など、あらゆる基材のカレンダー(厚み調整・艶出しなど)や熱ラミネート(貼り合わせ)など、幅広くご利用いただけます。最高400℃での加工が可能ですので、フッ素樹脂やポリイミドなど特殊な基材にも対応します。また、機械速度は最高100m/min.ですので、高速でのサンプル試作が可能です。巻出(繰り出し)が5ヶ所、巻取が3ヶ所ありますので、最大5層の熱ラミネートを連続して行うことができます。

誘導発熱式 高温 高速カレンダー(ラミネーター) 仕様
機械型式 3本ロール式:上段加熱ゴムロール φ 200mm、中段・下段スチールロール φ300mm
機械働幅 500mm (熱有効長 350mm)
機械速度 0.5 〜 100m / 分
圧力条件 10 〜 200kN (線圧 20 〜 400N/mm)
温度条件 上段加熱ゴムロール 100 〜 180℃、 中段・下段スチールロール 280 〜 400℃
巻出・巻取 巻出 5ヶ所、 巻取 3ヶ所

横スクロールできます

※ キャンセル待ち・ご不明な点はお気軽にお問い合わせください。

ページトップへ

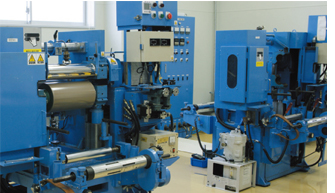

電気加熱式 エンボス機

電気加熱式 エンボス機

電気加熱式 エンボス機

織物・紙・不織布・フィルム・金属箔など、あらゆる基材のエンボス加工(柄付け・点接着・嵩だし・貼り合わせ・穴あけなど)にご利用いただけます。 170本を超える多様なロール組み合わせでの試作が可能です。同一仕様のテスト機が2台ありますので、ロール交換時間が節約でき、また2つのパターンでの試作併行など効率的なテストが可能です。

電気加熱式 エンボス機 仕様
機械型式 2本ロール式:上段エンボスロール φ 100mm
下段ロール(ペーパー、ゴム、スチールなど) φ200mm
機械働幅 300mm
機械速度 4 〜 40m / 分
圧力条件 10 〜 50kN (線圧 33 〜 167N/mm)
温度条件 上段エンボスロール ・ 下段スチールロール 最高200 ℃
巻出・巻取 巻出 1ヶ所、 巻取 1ヶ所

横スクロールできます

※ 上記以外にも様々な分野で使用されます。
ご不明な点はお気軽にお問い合わせください。

ページトップへ

ロールプレス機(超高圧・高精度・圧延装置)

ロールプレス機(超高圧・高精度・圧延装置)

ロールプレス機(超高圧・高精度・圧延装置)

最大1000kNの超高圧での圧延・圧縮加工が可能です。
電池やキャパシタ等の電極、金属メッシュ等の圧延・圧縮・厚み調整に最適です。

ロールプレス(超高圧・高精度・圧延装置) 仕様
機械型式 2本ロール式上・下段スチールロール φ 400mm(3本式・4本式に組替も可)
機械働幅 550mm
機械速度 1 〜 100m / 分
圧力条件 最高1000kN (線圧1818N/mm)
温度条件 上・下段スチールロール 最高200℃
巻出・巻取 巻出 1ヶ所、 巻取 1ヶ所

横スクロールできます

※ 上記以外にも様々な分野で使用されます。
ご不明な点はお気軽にお問い合わせください。

ページトップへ

熱ラミネート専用機

熱ラミネート専用機

熱ラミネート専用機

フィルム・金属箔などの熱ラミネートを行うことができる専用機です。除冷ロールや剥がしロール等のラミネートには欠かせない機構を備えています。巻出(繰り出し)が5カ所、巻取が3カ所ありますので、最大5層の熱ラミネートを連続して行うことができます。

熱ラミネート専用機 仕様
機械型式 2本ロール式:上・下段スチールロールφ300mm
機械働幅 500mm(熱有効長350mm)
機械速度 0.5~5m/分
圧力条件 15~40kN(線圧30~80N/mm)
温度条件 上・下段スチールロール最高400℃
巻出・巻取 巻出5カ所、巻取3カ所

横スクロールできます

※ 上記以外にも様々な分野で使用されます。
ご不明な点はお気軽にお問い合わせください。
